Резцы и вставки из СТМ (сверхтвёрдых материалов)Основное назначение: правка червячных шлифовальных кругов на зубошлифовальных станках типа «Рейсхауэр».
|

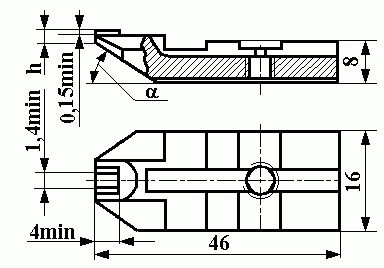

Исполнение 1
|

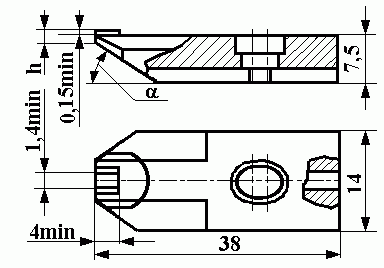

Исполнение 2
|
| Резцы для профилирования кру- гов при обработке зубчатых ко- лес 5-й и выше степени точности |
Резцы для профилирования кру- гов при обработке зубчатых ко- лес 6-й и 7-й степени точности |
h, мм | α° | Модуль профилируемого червячного круга, мм | ||
| Исп. 1 | Исп. 2 | Исп. 1 | Исп. 2 | |||
| Обозначение резцов | ||||||
| 3908–0011 | 3908–0012 | 3908–0021 | 3908–0022 | 0,3 | 28 | От 0,4 до 0,5 |
| 3908–0013 | 3908–0014 | 3908–0023 | 3908–0024 | 0,5 | 32 | Св. 0,5 до 1,0 |
| 3908–0015 | 3908–0016 | 3908–0025 | 3908–0026 | Св. 1,0 до 2,5 | ||
| 3908–0017 | 3908–0018 | 3908–0027 | 3908–0028 | 1,0 | Св. 2,5 до 5,0 | |
| 3908–0019 | 3908–0020 | 3908–0029 | 3908–0030 | 1,3 | 35 | Св. 5,0 до 8,0 |
Изготавливаются из природных алмазов (масса алмаза 0,31÷1,10 карат) и сверхтвердого композиционного материала «Компакс» производства фирмы «General Electric».
