Пластины режущие сменные многогранные из сверхтвердого композиционного материала Томал-10

Основное  назначение:  оснащение токарных  проходных,  подрезных,  расточных  и  специальных  резцов,  а также торцовых фрез, применяемых при обработке закаленных сталей и чугунов, в т.ч. для прерывистого точения „по корке”, включая отбеленные чугуны.

Номер по ISO	Форма пластины	Основные размеры, мм
		l	d	s	r
SNMN–090304	Квадратная	9,525	9,525	3,18	0,4
SNMN–090308					0,8
SNMN–090312					1,2
SNMN–090404				4,76	0,4
SNMN–090408					0,8
SNMN–090412					1,2
TNMN–110304	Треугольная	11	6,35	3,18	0,4
TNMN–110308					0,8
TNMN–110312					1,2
TNMN–110404				4,76	0,4
TNMN–110408					0,8
TNMN–110412					1,2

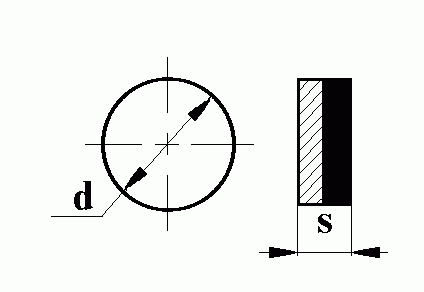

RNMN–090300	Круглая	–	9,525	3,18	–
RNMN–090400				4,76
RNMN–120300			12,7	3,18
RNMN–120400				4,76

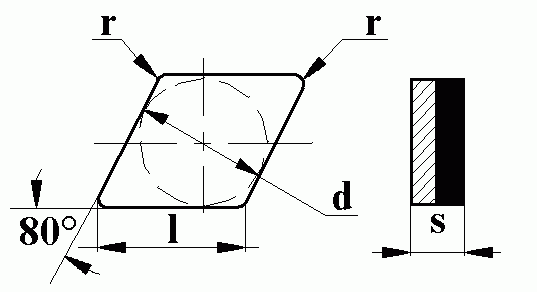

CNMN–060304	Ромбическая	6,46	6,35	3,18	0,4
CNMN–060308					0,8
CNMN–060404				4,76	0,4
CNMN–060408					0,8
CNMN–090304		9,7	9,525	3,18	0,4
CNMN–090308					0,8
CNMN–090404				4,76	0,4
CNMN–090408					0,8
