Резцы и вставки из СТМ (сверхтвёрдых материалов)Основное назначение: чистовое и прецизионное точение цветных металлов и неметаллических материалов.
 |
 |
 |
| Номер по ISO | Форма пластины | Основные размеры, мм | |||
| l | d | s | r | ||

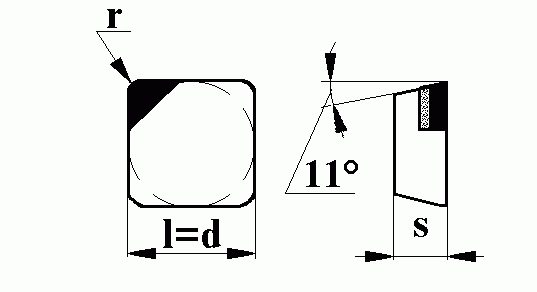

| SPMN–120304 | Квадратная | 12,7 | 12,7 | 3,18 | 0,4 |
| SPMN–120308 | 0,8 | ||||

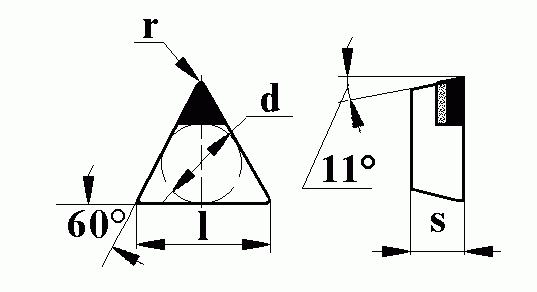

| TPMN–160304 | Треугольная | 16,5 | 9,525 | 0,4 | |
| TPMN–160308 | 0,8 | ||||

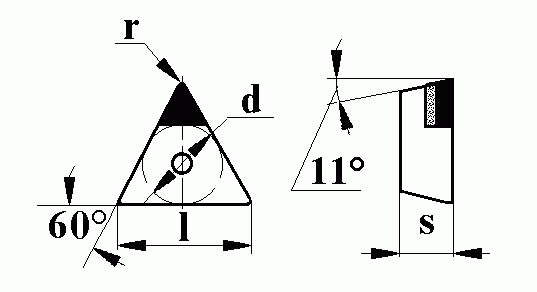

| TPMA–160304 | Треугольная с отверстием | 0,4 | |||
| TPMA–160308 | 0,8 | ||||
Однородная и мелкодисперсная структура материала типа “Компакс” позволяет применять пластины режущие сменные “Томал-50” для чистового тонкого точения (Ra 0,06÷0,08 мкм) и фрезерования цветных металлов и их сплавов и неметаллических материалов.
Рекомендуемые режимы работы пластинами "томал-10" и "томал-30"
| Обрабатываемый материал |
Скорость резания, м/мин |
Продольная подача, мм/об |
Глубина резания, мм |
| Закаленные и норма- лизованные стали (HRCэ=45÷56) |
60÷130 | 0,05÷0,20 | 0,5÷2,5 |
| Чугун (HB>300) | 150÷160 | 0,07÷0,10 | 0,4÷0,8 |
| Чугун (HB<300) | 300÷600 | 0,10÷0,40 | 1,5÷4,0 |
| Пластмассы | 150÷500 | 0,20÷0,50 | 1,0÷4,0 |
Рекомендуемые режимы работы пластинами "томал-50"
| Обрабатываемый материал |
Скорость резания, м/мин |
Продольная подача, мм/об |
Глубина резания, мм |
Шероховатость обработанной поверхности, Rа, мкм |
| Алюминий и его сплавы | 400÷700 | 0,01÷0,06 | 0,01÷0,2 | 0,04÷0,16 |
| Бронза | 250÷600 | 0,02÷0,04 | 0,03÷0,2 | 0,08÷0,32 |
| Латунь | 400÷700 | 0,02÷0,06 | 0,03÷0,06 | 0,03÷0,32 |
| Баббит | 400÷500 | 0,01÷0,05 | 0,05÷0,2 | 0,08÷0,32 |
| Медь | 300÷500 | 0,01÷0,04 | 0,01÷0,2 | 0,04÷0,16 |
| Оргстекло | 300÷500 | 0,02÷0,03 | 0,05÷0,3 | 0,03÷0,32 |
