| Основное назначение: резка стекла, в т.ч. технического, твердых сплавов, керамики и др. труднообрабатываемых материалов, драгоценных и полудрагоценных камней с обязательным применением охлаждающей жидкости. |
 |

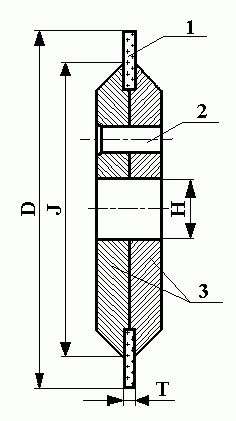

1 – алмазоносное кольцо; 2 – соединительные винты; 3 – крепежные фланцы. Комплектность: – количество колец по заказу потребителя; – фланцев 2 шт.; – винтов 3 шт. |
| Основные размеры, мм | Связка | Масса алмаза, карат, при концентрации 50 |
Марка и зернистость алмаза | ||
| D | J | T | |||
| 150 | 100 | 0,6 | М2–01 | 13,0 | АС20÷АС32 250/200÷100/80 |
| 100 | 70 | 0,5 | 5,5 | ||
H – по заказу потребителя
Режимы работы:
– VКР= 15÷30 м/с;
– глубина врезания 3÷5 мм для твердых сплавов, 15 мм для других материалов;
– продольная подача упругая (при резке твердого сплава усилие подачи 1 кг);
– расход СОЖ 2÷5 л/мин.
При эксплуатации строго соблюдать перпендикулярность оси круга направлению резания.
При замене изношенного кольца (поз.1) на новое после сборки вывести биение путем прорезания
шлифовального бруска.
По заказу потребителя круги могут быть изготовлены других размеров: D=100÷250мм, J=60÷200мм, T=0,5÷2мм.
