Алмазные карандаши

Алмазные карандаши для правки абразивных алмазных шлифовальных кругов применяют с целью обеспечения высокой точности рабочей поверхности (или рабочих поверхностей) круга. Алмазные карандаши позволяют сравнительно просто осуществить автоматическую правку, которая часто предусматривается в налаженных станках и линиях для периодического восстановления режущей способности и формы шлифовальных инструментов. Высокая стойкость алмазных карандашей позволяет получать идентичность профиля кругов при большом числе правок и тем самым обеспечивать однородность изделий, обработанных абразивами. Помимо алмазных карандашей, нашей компанией предоставлены другие алмазные инструменты для камнеобработки и обработки стекла: отрезные алмазные круги, алмазные сверла, алмазные пасты, алмазные иглы, алмазный брусок.

В настоящее время ОАО «МПО по ВАИ» производит выпуск алмазных карандашей по ГОСТ 607-80. Стандартом предусмотрены три типа карандашей, отличающихся друг от друга расположением алмазов:
а) тип 01 – расположением алмазов цепочкой вдоль оси карандаша;
б) тип 02 – с алмазами, расположенными слоями;
в) тип 04 – с неориентированным расположением алмазов.

Главное назначение такого инструмента, как алмазный карандаш - это правка шлифовальных кругов. Правка производится как на операциях наружного, внутреннего, круглого, бесцентрового и плоского шлифования, так и на отдельных операциях резьбошлифования и зубошлифования.

ТИП 01

Обозначение Исп. Основные размеры, мм Весовая группа
алмазов, карат Общая масса
алмазов, карат

D L l

3908–0051 A 6 55 33 0,03÷0,05 0,5

3908–0052 45 23 0,05÷0,10

3908–0053 12; 14 0,10÷0,20

3908–0054 8 10; 16; 19 0,20÷0,50 1,0

3908–0055 – 0,31÷0,50 0,31÷0,50

3908–0070 B 6 70 22 0,05÷0,10 0,5

3908–0071 65 14 0,10÷0,20

3908–0072 8 18 0,20÷0,50 1,0

3908–0073 60 0,31÷0,50 0,31÷0,50

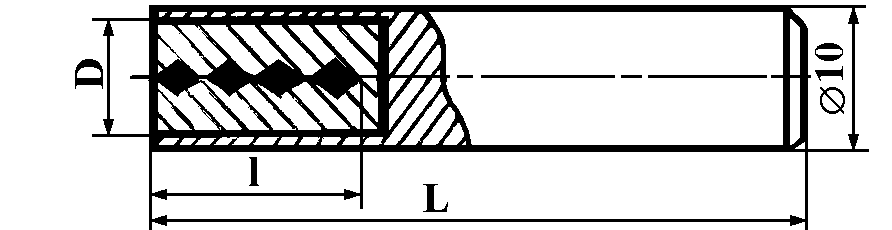

Исп. A

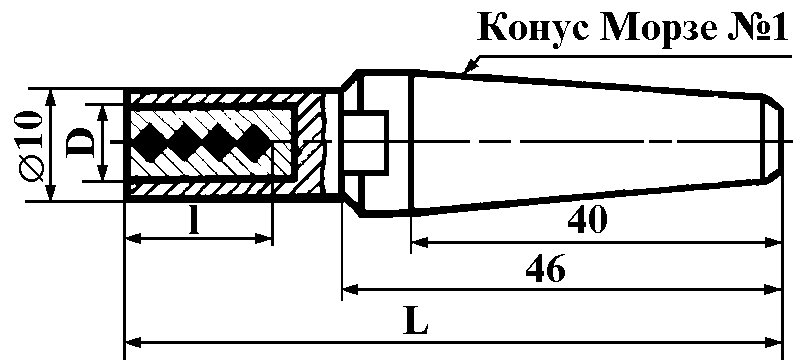

Исп. B

ТИП 02

Обозначение Исп. D, мм Весовая группа
алмазов, карат Зернистость
алмазного
порошка, мкм Общая масса
алмазов, карат

3908–0074 B 10 0,05÷0,10 – 1,0

3908–0075 0,10÷0,20

3908–0076 12 0,05÷0,10

3908–0077 0,10÷0,20

3908–0081 C – 60÷40 шт./кар.

3908–0082 0,05÷0,10

3908–0083 0,10÷0,20

3908–0084 2,0

3908–0086 – 1250/1000* 1,0

3908–0087 1600/1250*

3908–0088 2000/1600*

*– из синтетических поликристаллических алмазов.

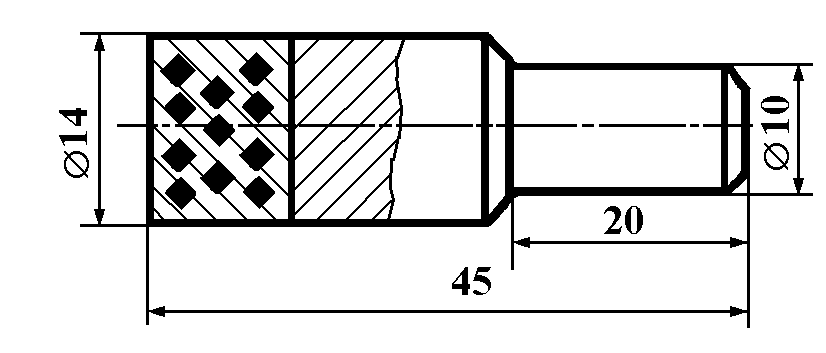

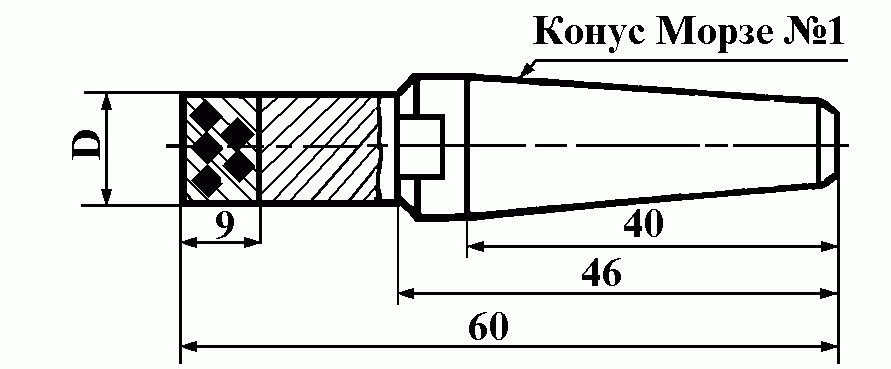

Исп. B

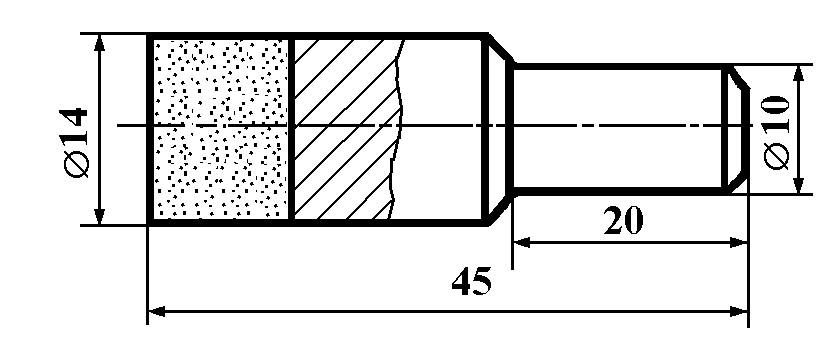

Исп. C

ТИП 04

Обозначение Исп. Основные размеры, мм Зернистость
алмазного
порошка, мкм Общая масса
алмазов, карат

D l d

3908–0058 A 4 7 6 200/160 0,5

3908–0059 6 6,5 8 63/50 1,0

3908–0060 100/80

3908–0061 125/100

3908–0062 200/160

3908–0063 315/250

3908–0064 400/315

3908–0065 8 10 500/400

3908–0066 630/500

3908–0067 800/630

3908–0069 15 1000/800* 2,0

3908–0078 B – 500/400 1,0

3908–0079 630/500

3908–0080 800/630

3908–0091 C 1000/800* 2,0

3908–0093 1250/1000*

*– из синтетических поликристаллических алмазов.

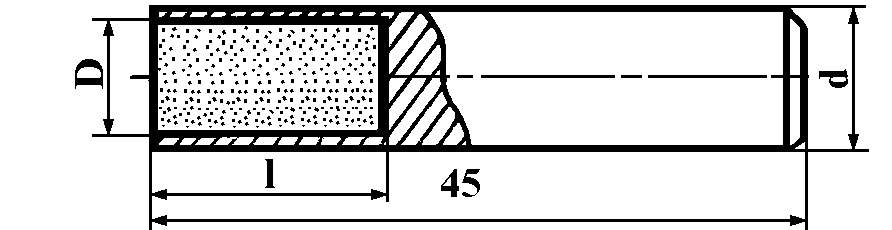

Исп. A

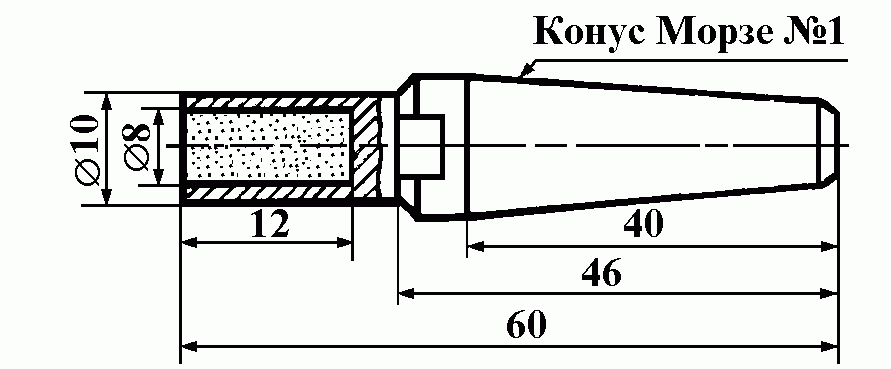

Исп. B

Исп. C
