Иглы алмазные

Алмазные иглы – инструмент, рабочей частью которого является закрепленный по оси стороны торца кристалл алмаза, имеющий острую вершину, ограниченную в форме четырехгранной пирамиды с углом между противоположными гранями при вершине 90 10. Вершина пирамиды не имеет перемычки. Оправа имеет форму стержня и изготовляется из калиброванной прутковой стали 20. Алмазные иглы применяют в основном для правки резьбошлифовальных кругов, а также кругов с небольшим радиусом кривизны или сложной конфигурации, когда требуется высокая точность профиля.

Основное  назначение:  правка  однониточных резьбошлифовальных  кругов  при  шлифовании высокоточных резьбовых соединений

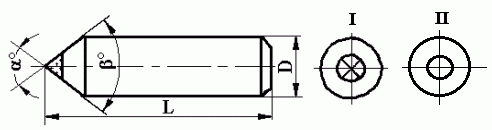

Обозначение  Основные размеры  Алмазное сырье
D, мм L, мм α° β Тип  Масса алмаза, карат
3908–0031 6,0 35 60±10 50±1 2 0,21÷0,30
3908–0033 90±10 80±1
3908–0035 8,0 60±10 50±1 1 0,21÷0,40
3908–0036 2 0,21÷0,30
3908–0037 90±10 80±1 1 0,21÷0,40
3908–0038 2 0,21÷0,30
3908–0039 9,5 50 60±10 50±1 1 0,21÷0,40
3908–0040 2 0,21÷0,30
3908–0042 90±10 80±1 1 0,21÷0,40
3908–0044 2 0,21÷0,30
3908–0045 10,0 60±10 50±1 1 0,21÷0,40
3908–0047 2 0,21÷0,30
3908–0048 90±10 80±1 1 0,21÷0,40
3908–0050 2 0,21÷0,30

Изготавливаются алмазные иглы каратностью 0,11÷0,20 согласно приведенным в таблице размерам.
