Головки шлифовальные алмазные формы АГЦ; АГК

Основное назначение: внутреннее шлифование твердых сплавов, стекла, керамики, кварца и т.п. с применением охлаждающей жидкости.

Изготавливаются  на  металлических,  органических  и  гальванической  связках  из  алмазных шлифпорошков для камнеобработки: АС50÷А5К100 315/250÷250/200;  для обработки твердых сплавов, керамики АС6÷АС32 160/125÷50/40

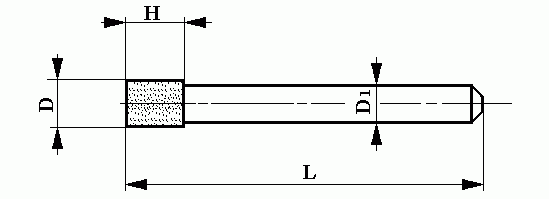

Форма АГЦ (цилиндрические)



Тип I

Тип II

 Гальваническая связка

Тип	Размеры, мм
	D	H	D1	L
I	0,5	5	3	45
	0,6
	0,7
	0,8
	0,9
	1,0
	1,1
	1,2
	1,3
	1,4
	1,5
	1,6
	1,7
	2,0
	3,0			40
	4,0
	4,5		6
	0,6	2	3	32
II	5	6	3	40
		8
	6	6	6	60

Тип	Размеры, мм
	D	H	D1	L
II	6	8	6	60
	7	6
	8	6
		8
		10
	10	6		80
		8
		10
		12
	12	6
		8
		10
	15	10	10
	16	10
		12
		20
	20	12	8
		20
	9	10	6	60
	10	10
	12	12

Металлические и органические связки
Тип	Размеры, мм
	D	H	D1	L
II	8	6,8,10	3	60
	10	6,8,10,16	6	80
	12	10,12,16
	16	10,12,20	8
	20	12,20

Зернистость, мкм, при шлифовании:
черновом – 250/200÷160/125;
получистовом – 125/100÷100/80;
чистовом – 80/63 и ниже.

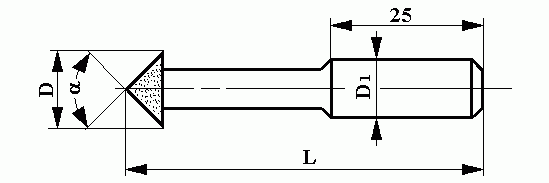

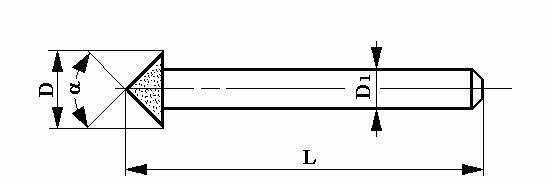

Форма АГК (конические)

Тип I

Тип II

Гальваническая связка

Тип	Размеры, мм			α°
	D	D1	L
I	6	3	40	60
			60	90
	8			60
				90
	10		80	60
				90
		6		60
				90
	12	3		60
				90
		6		60

Тип	Размеры, мм			α°
	D	D1	L
I	12	6	80	90
	16			60
				90
		8		60
				90
	20	6		60
				90
		8		60
				90
II	3	3	45	60



Металлические и органические связки
Тип	Размеры, мм			α°
	D	D1	L
I	8	3	40	60
	10	6	60
	12
	16	8	80
	20

Зернистость, мкм, при шлифовании:
черновом – 250/200÷160/125;
получистовом – 125/100÷100/80;
чистовом – 80/63 и ниже.

Изготавливаем шлифовальные  головки  на  гальванической  связке  различных  других  форм  и  размеров  по согласованию с заказчиком и на его заготовках.
